三相分离计量装置

  • 江苏鲁迪专业生产各规格三相分离计量装置(天然气三相分离器),油气分离器,油田分离器。分离器是天然气田采气过程中的重要设备。我公司三相分离器可以同时完成对井口流体的加热、分离和计量;可对系统的工作温度、压力、液位等参数的工作状态进行自动控制、自动报警;并具有完善的数据处理、流量计算、报表生成等功能。

  • 咨询热线: 158 6190 3617
  • 产品详情

  • 联系我们

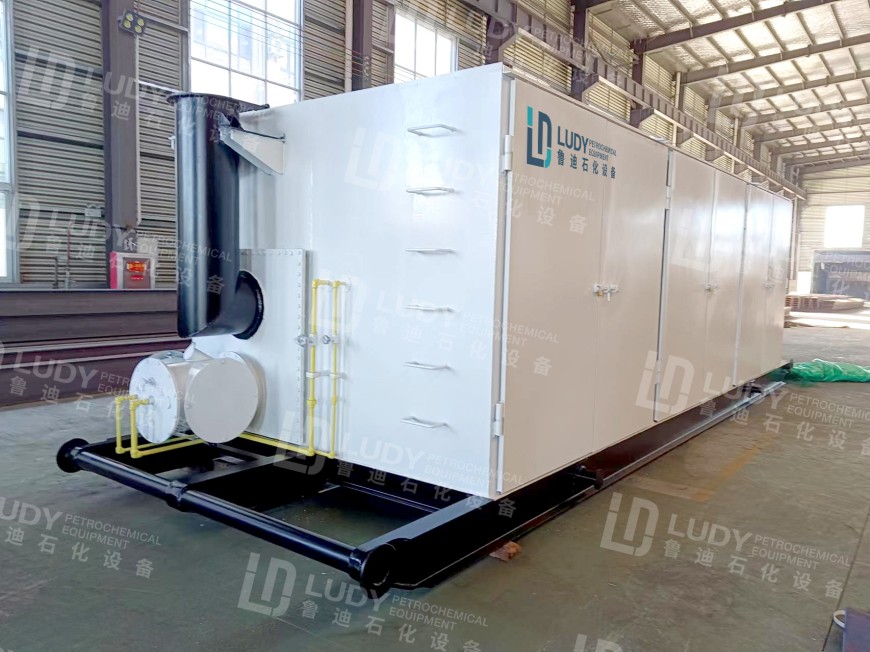

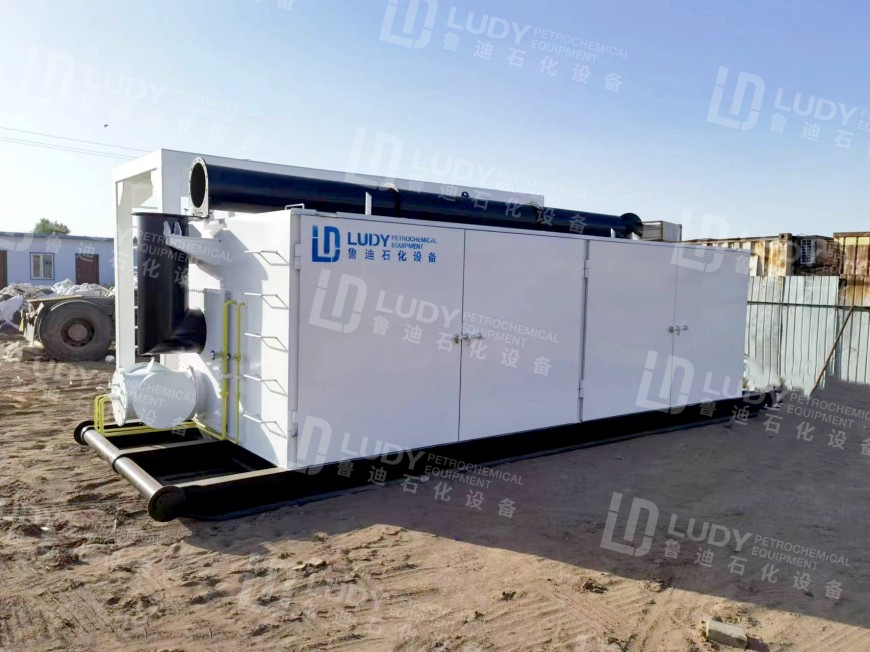

油气三相分离计量装置集加热、分离、测试、计量于一体,主要用于石油井或气井采出物的油/气/水三相分离,既要分离开液体和气体,也要将液体中的油和水分离开来。因此客户习惯于称之为“气液分离器”或"油气水三相分离器”。


一般而言,三相分离器比气液两相分离器和油水两相分离器的应用程度高。相应的,也有更加复杂的内件结构。三相分离器的价格由具体参数和配置来定,请告知我们具体的参数需求,我们将为您提供合理的技术解决方案和报价。

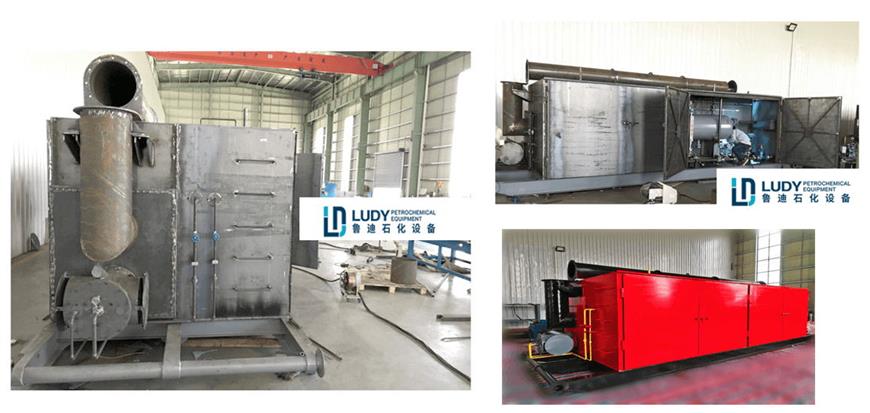

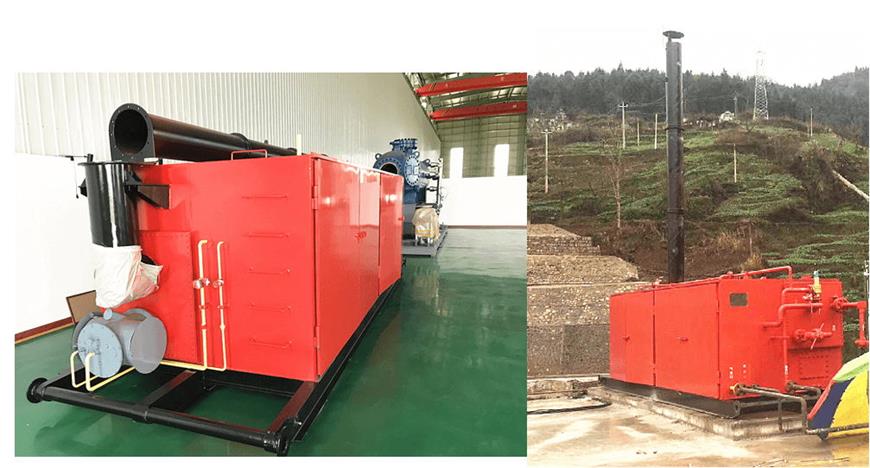

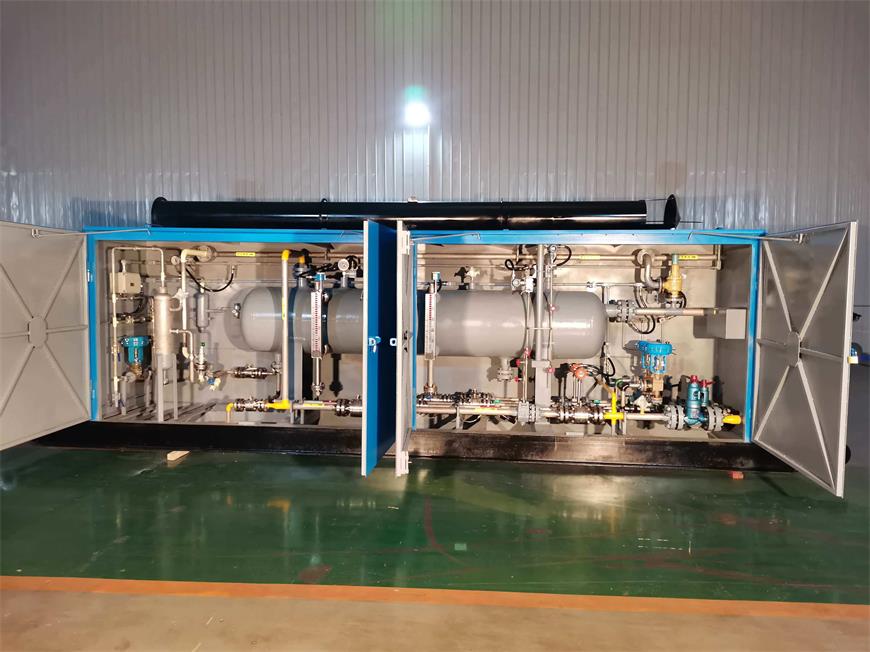

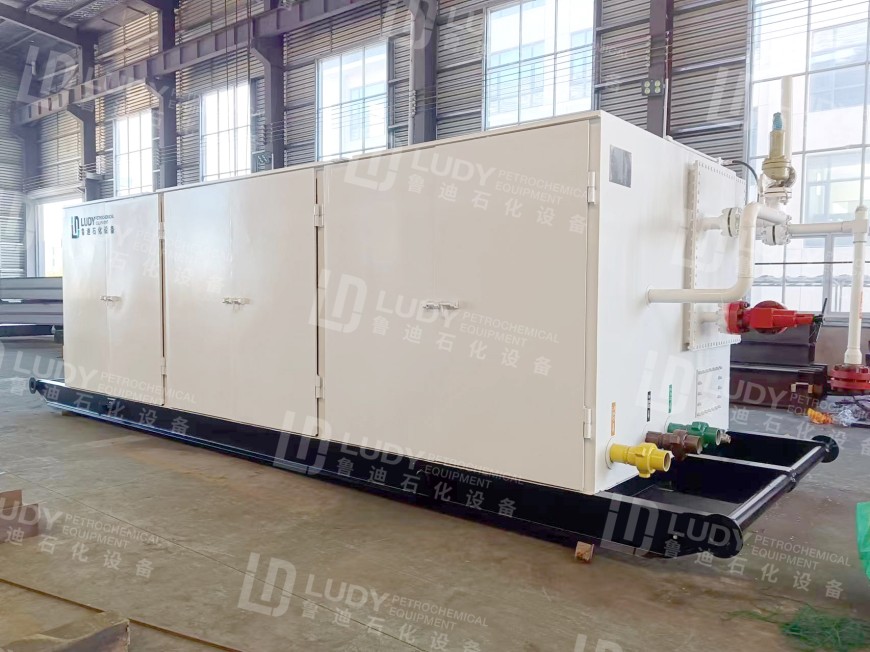

我公司所产三相分离装置规格多样、型号齐全,分为手动和自动控制两种,均采用撬装设计,结构简单,操作方便,易于移动和吊装。除标准30万方天然气三相分离器外,我公司还可根据用户需求定制高压分离器和防硫化氢三相分离器,欢迎来电咨询!

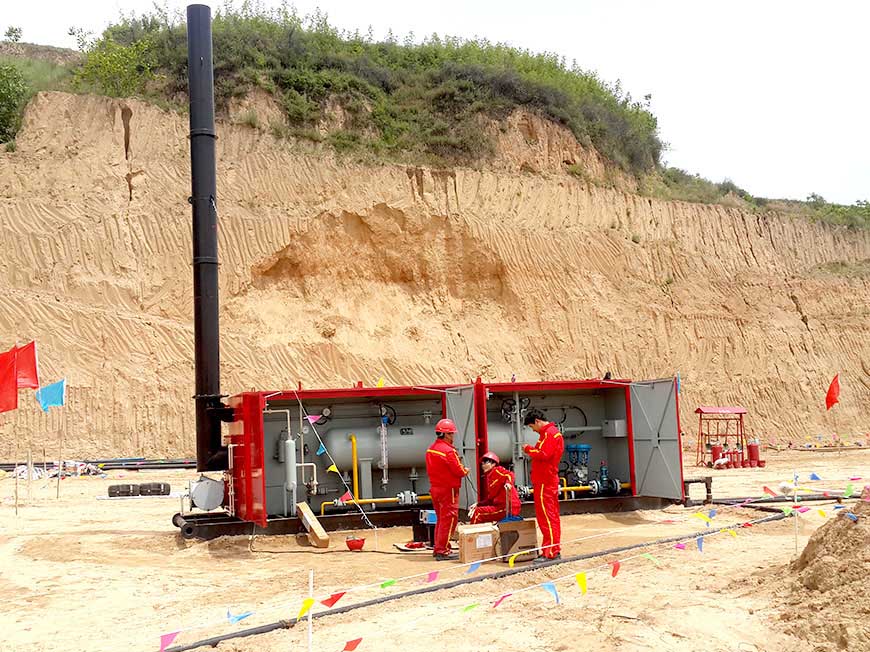

目前为止,我公司三相分离器、水套加热炉、立式缓冲罐、旋流除砂器、换热器等设备已广泛应用于陕西、山东、天津、濮阳、内蒙、新疆、四川等地,以及印度、缅甸、孟加拉、尼日利亚、俄罗斯、沙特阿拉伯等国外地区。


为了更好的服务于国内客户,我公司特在陕西地区建立了售后服务基地,售后人员全天24小时在线,随时为用户提供技术支持与帮助!

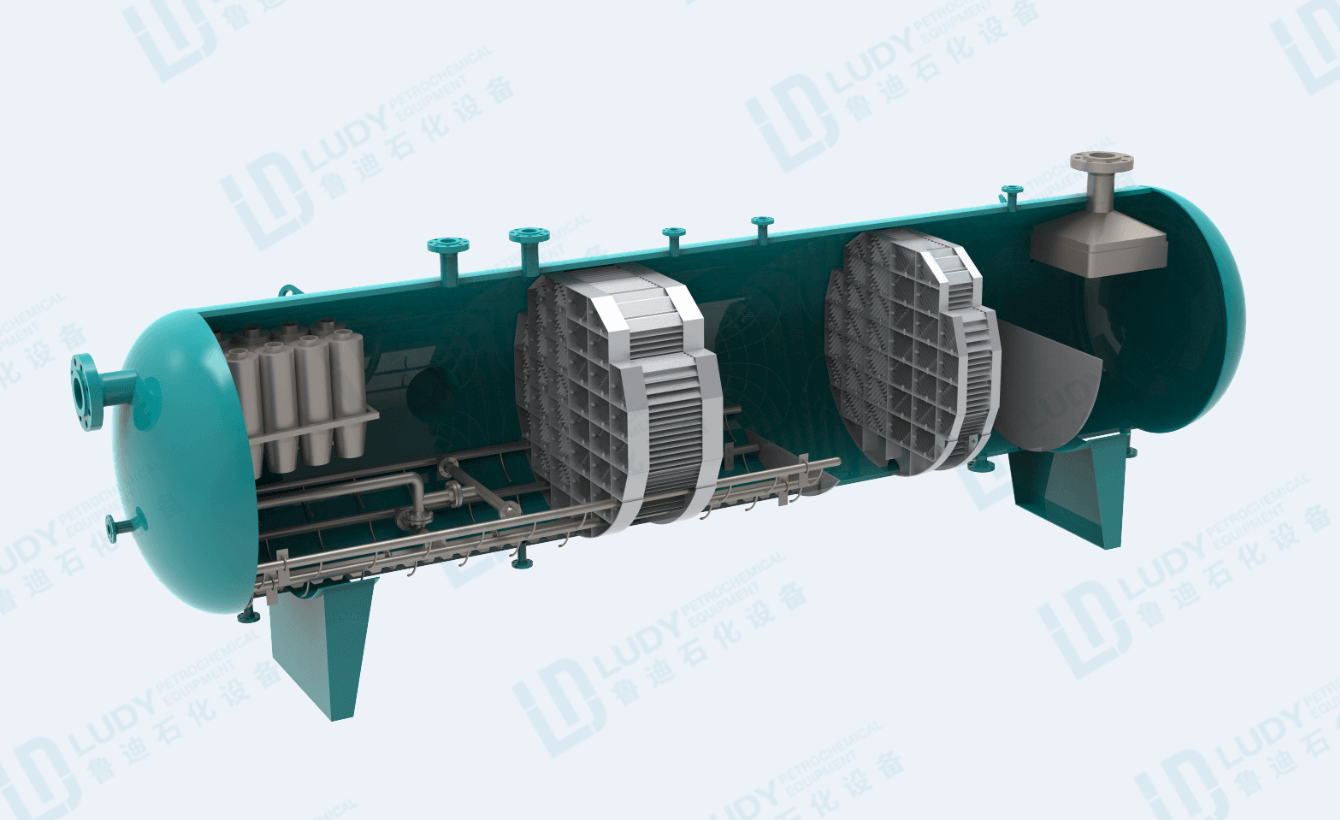

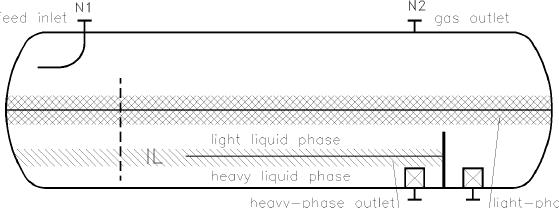

三相分离器组件及内部结构:

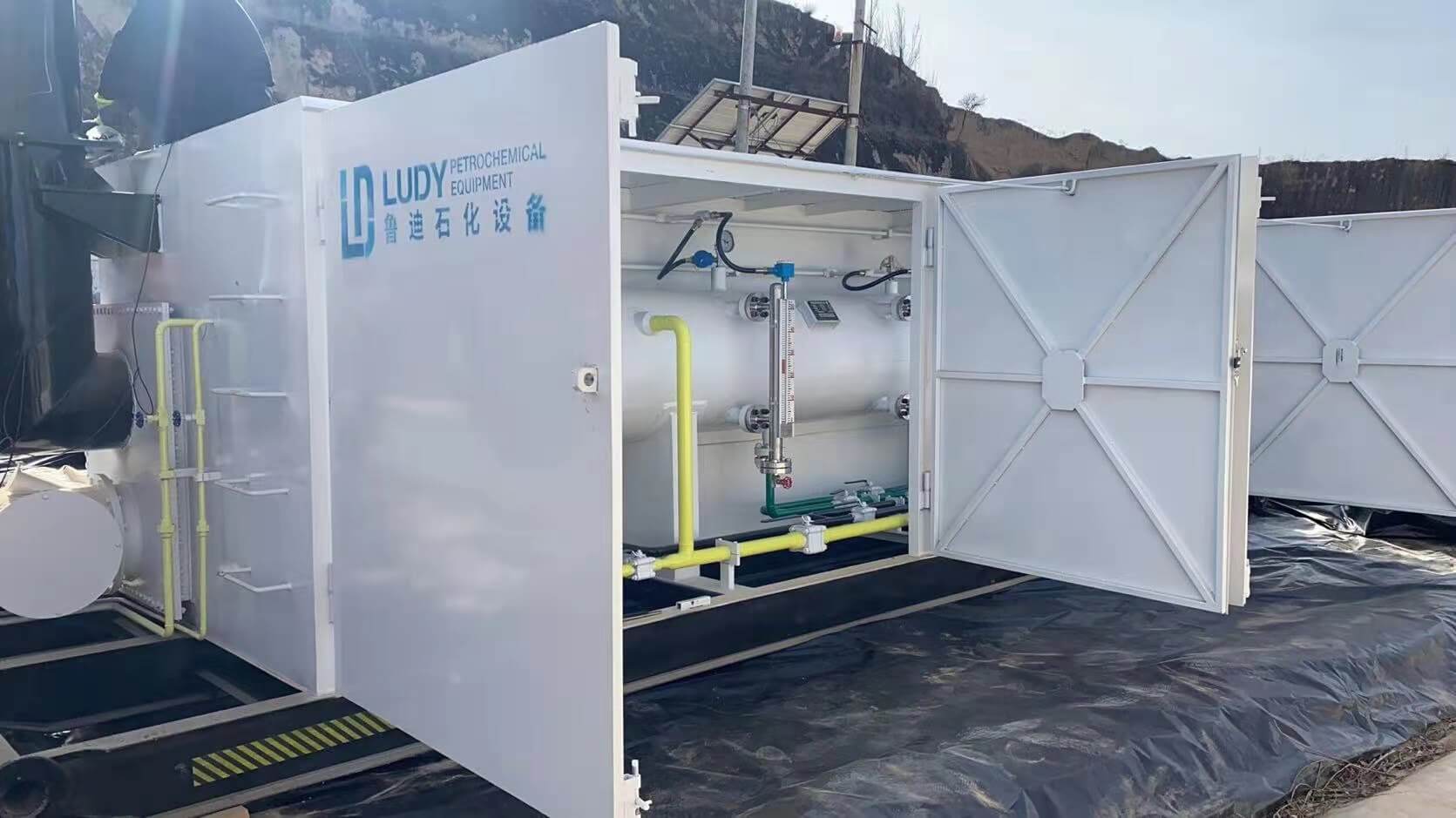

三相分离器相对于两相分离器,差别在于三相分离器必须配备堰板。堰板是一块有一定高度的隔离板,安装在分离器末端。除此之外,三相分离器内部通常还配有入口分流器、丝网除沫器(捕雾器)、波纹聚结板等。我们的天然气三相分离器一体成撬,集分离器和加热炉于一体,并配备了高品质孔板流量计、液位计、压力控制阀、先进的控制系统等,具体还需要根据客户要求来定。

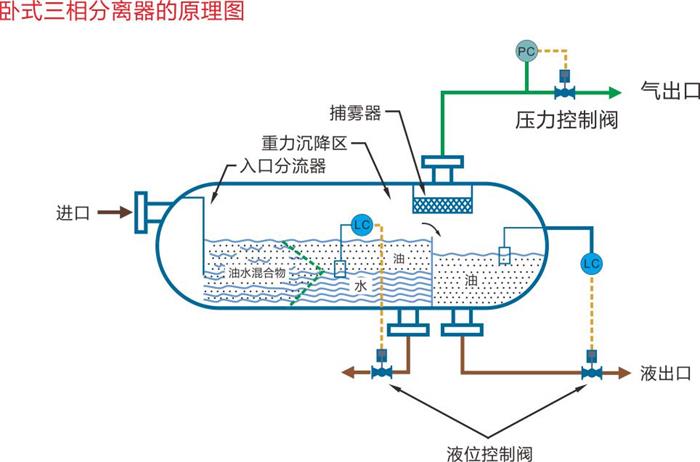

三相分离器工作原理:

天然气三相分离器的工作原理是重力分离,基于各种物质的密度差异实现油水、油气或油气水的有效分离。在油水分离的过程中,油水混合物从分离器入口进入,经入口分流器和重力沉降区,油由于密度较小而逐渐上浮,水则逐渐下降,气体通常在最上部形成气泡而上升到分离器的顶部。


在堰板的帮助下,油在水上方聚集并流过堰板,从而进入油出口管道,水则会在堰板前方容器的下部通过水出口流出,顶部的气体会通过气体出口排放到环境中,有时也需要经过气体处理单元进一步处理。



我公司可生产三相分离器类别

1、普通三相(油气水)分离器

用途:分散程度不高情况下的油气水三相的分离



2、带金属丝网除雾器的三相分离器

用途:分散程度不高情况下的油气水三相的粗分离



3、带波纹板/孔板波纹填料的油水分离器

用途:不考虑分散程度情况下的精细分离


三相分离器选型:卧式分离器VS立式分离器


三相/二相分离器的装配形态主要分为立式和卧式两种。目前国内常用的的形态为卧式分离器。


卧式分离器是水平结构,其容器壳体轴线平行于地面。通常用于较大的液/气比流体的处理,或液/液分离。与立式分离器相比,液体流动的水平流通截面积较大,不同密度液体的重力分离的垂直段较短。

卧式分离器与地面有较大接触面积,因此不受场风的影响。其优点为结构稳定、操作方便。


立式分离器是垂直形态设置,即壳体轴线垂直于地面。与卧式分离器相反,立式分离器与地面接触面小,所以不抗风,稳定性欠佳,选择时需要考虑场风环境。其优点为体积小,占地面积少,节省空间。


无论是卧式分离器还是立式分离器,均可用于测试分离器、生产分离器、两相分离器(液液/油水分离器)、三相分离器(油气水分离器)和特殊应用分离器。




- 可以处理大量液体和气体的粗分离

- 分离速度快,分离器精度高

- 采用先进的控制系统,自动化程度高,操作方便;

- 撬装设计,便于吊装和运输,节约运输成本;

- 安全性高:小容器带来高的安全性;

- 紧凑而合理的结构设计,集成多种计量仪表和控制设备;

- 兼容多种控制模式(直接+PLC+电脑+DCS);

- 质量可靠,可以按客户指定的品牌搭配零部件,比如仪表和阀门。



主要用于石油,天然气和石化等行业,对于油中有水,水中有油的状态下将其分离开。



   最大设计压力:9.8MPa(1440psi)

   正常工作压力最大值:<9.0MPa(1305psi)

   设计温度最高:80℃

   液体处理量:≤300m³/ d

   进气压力:32.0MPa(4640psi)

   进气温度:≥10℃(50°F)

   加工介质:原油,水,伴生气

   安全阀设定压力:7.5MPa(HP)(1088psi),1.3MPa(LP)(200psi)

   破裂盘设定压力:9.4MPa(1363psi)

   气体流量测量精度:±1%

   气体中液体含量:≤13mg/Nm³

   水中含油量:≤180mg/ L

   油中水分:≤0.5%

   电源:220VAC,100W

   原油物理性质:粘度(50℃);5.56Mpa·S;原油密度(20℃):0.86;

   气油比:> 150;

   源头实力厂家,技术团队经验丰富,按需定制,欢迎来电获取设计方案和报价!

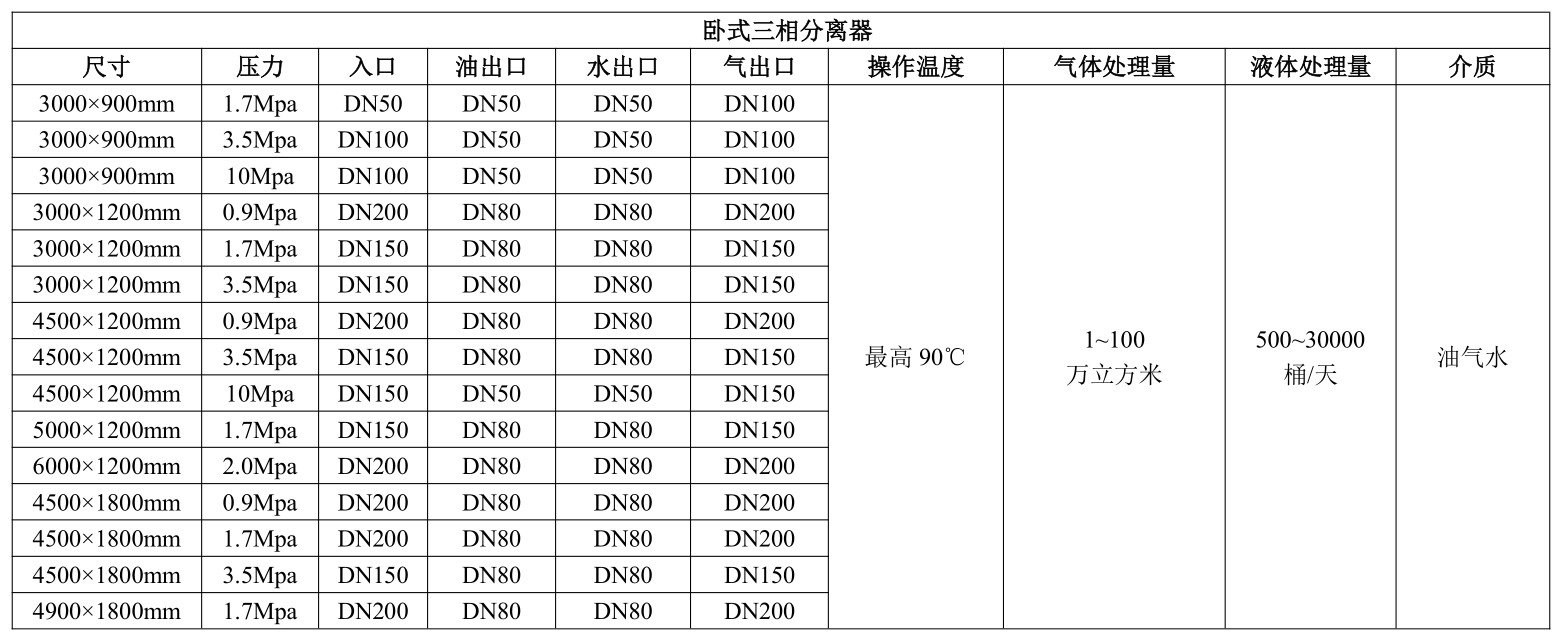

提示:此表格的数据为常见设备参数,仅供参考,我们也可根据具体需求提供定制设备。
