油气田水套加热炉的基本构造

文章出处：江苏鲁迪石化设备有限公司发表时间：2020-07-22 15:49:14

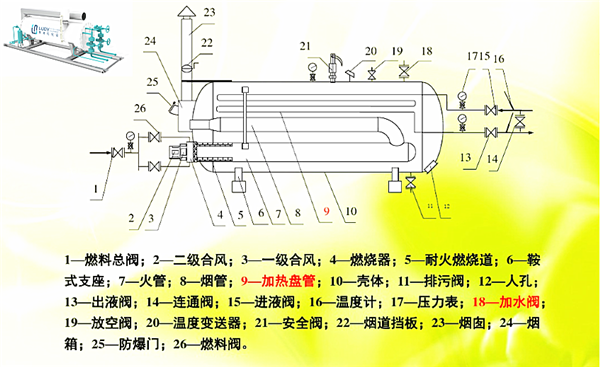

水套加热炉是石油天然气行业中加热介质的重要设备，主要用于加热来自井下或管道的高压流体和气体。标准水套加热炉主要由水套、火筒、烟管、烟囱、走油盘管及燃气燃烧控制系统等组成（标准配置更安全、环保、高效）。

水套：水套加热炉的外壳，将水套加热炉的盘管、火筒、烟管包容其中，水套炉的得名原因。

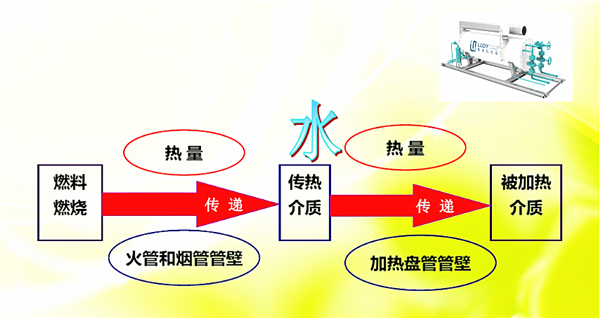

火筒：水套加热炉的炉膛。一般是用锅炉钢板卷制成的筒形结构，燃料经燃烧器喷入火筒内燃烧，使水套内的水加热。

烟火管：用单根钢管或多根无缝钢管和管板组焊而成的管束。它与火筒连接在一起，高温的烟气通过烟管从烟囱中排出而使水套内的水加温。

气盘管：也叫走油/气盘管，是由蛇形管组焊而成的来复管。介质通过其中时被水套里的热水和蒸汽加热。

烟囱：也叫烟火管，水套加热炉燃烧及排放烟气的管道。它由火筒和烟管组焊而成。

燃气燃烧控制系统：主要结构部件为控制器、燃烧器及其它附件（火焰探测器、探头等、稳压阀、电磁阀）。

江苏鲁迪石化设备有限公司可根据用户具体需求进行水套加热炉的设计和制造，我们的水套加热炉用于承受高压，高流量，并可在极端寒冷的环境温度下工作。我们希望通过为各种产品提供更具竞争力的解决方案来扩展国内外业务，例如三相分离器、气液两相分离器、水套炉、除砂器、缓冲罐等。

欢迎与鲁迪联系，以获取有关水套加热炉和其他油田机械的更多技术帮助。
