测试分离器的液位控制器和控制阀如何配合工作？
在油气井测试过程中，测试分离器需要将气体、原油和水分离开来。为了保证分离过程稳定运行，设备内部的液位需要控制在合理范围内。
液位控制器和液位控制阀是液位控制系统中的两个重要部件。一个负责检测液位变化并发出控制信号，另一个负责调节液体排出量。两者相互配合，实现液位的自动调节。
液位控制器如何检测液位变化？
测试分离器通常采用浮子式或位移式液位检测结构。当分离器内部液位发生变化时，检测元件会产生相应的机械位移或浮力变化，并将相关信息传递给液位控制器。
液位控制器将检测到的液位情况与设定值进行比较，根据液位偏差调整输出信号。
例如，当液位高于设定值时，控制器会根据系统的控制方式发出相应信号，要求增加排液量；当液位低于设定值时，则调整信号，减少排液量。
液位控制阀如何调节排液量？
液位控制阀（LCV）通常安装在分离器的液体出口管线上，用于调节液体流出量。
在一种常见的控制配置中，当分离器液位升高时，液位控制器输出信号使控制阀开度增大，从而加快排液；当液位下降时，控制器则使阀门开度减小，降低排液速度。
通过调节阀门开度，可以使液体排出量与进入分离器的液体量保持相对平衡，从而帮助维持稳定的液位。
需要注意的是，控制阀的实际动作方向取决于控制器设置、执行机构和阀门配置，具体应以设备的设计和仪表设置为准。
两者如何配合完成自动控制？

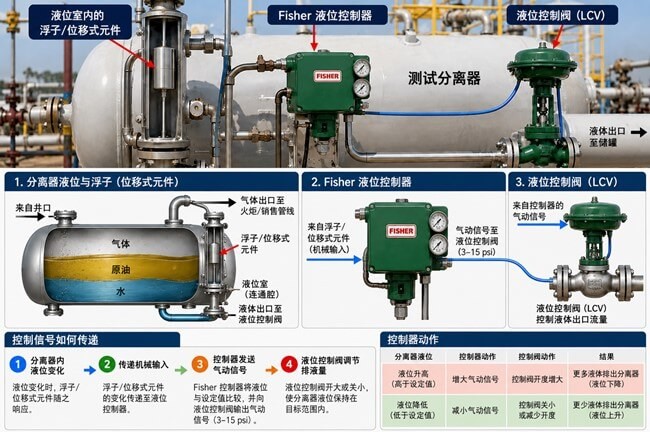

液位控制器和液位控制阀并不是独立工作的，而是通过反馈信号形成一个连续的控制回路。
其基本过程可以概括为：
液位发生变化 → 检测元件感知变化 → 液位控制器调整输出 → 控制阀改变开度 → 排液量发生变化 → 液位逐渐趋于稳定。
这一过程会持续进行。当进液量发生变化时，控制系统也会根据液位变化不断调整排液量，减少液位过高或过低对分离过程造成的影响。
液位控制异常时，需要注意什么？
如果测试分离器出现液位持续升高、持续下降或频繁波动的情况，不能简单地认定是液位控制器或控制阀发生了故障。
例如，液位持续升高，可能与进液量增加、液体出口受阻、控制阀开度不足或气动信号异常有关；如果液位持续下降，则需要检查进液量是否减少、控制阀是否排液过多，以及控制系统是否正常响应。
如果控制器已经发出调节信号，但控制阀没有按照预期动作，还需要进一步检查气源、执行机构、定位器（如有配置）以及阀门本身。
因此，排查液位控制问题时，应结合实际液位、进液情况、控制器输出和阀门动作进行综合判断。涉及高压设备的检查和维护，必须按照现场安全规程由专业人员执行。
在测试分离器中，液位控制器负责感知液位变化并调整控制信号，液位控制阀则通过改变排液量来响应控制指令。两者共同作用，帮助分离器维持适当的液位，为稳定分离和后续计量提供支持。
了解这套控制回路的工作方式，不仅有助于理解测试分离器的运行原理，也能为现场操作和故障排查提供参考。
