油气水三相分离器

  •         江苏鲁迪在三相分离器生产方面拥有多年制造和实践经验,技术一流,品质优良。我们的油气水三相分离器已被广泛应用于新疆、内蒙、陕西、天津、河北等各大油气田,并获得用户高度评价。根据用户需求,我们可以将分离器设计成卧式或立式。全面自控,性能优越,提供完善售后服务和技术指导,价格优惠,欢迎来电!


  • 咨询热线: 158 6190 3617
  • 产品详情

  • 联系我们



油气水三相分离器主要用于油井或气井采出物的油/气/水三相分离,既要分离开液体和气体,也要将液体中的油和水分离开来。油、气和水分别通过不同的管道走向下一环节。油气水三相分离器比气液两相分离器和油水两相分离器的泛用程度高。相应的,也有更加复杂的内件结构。

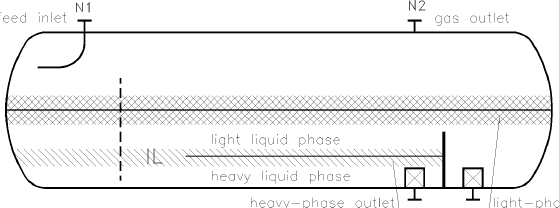

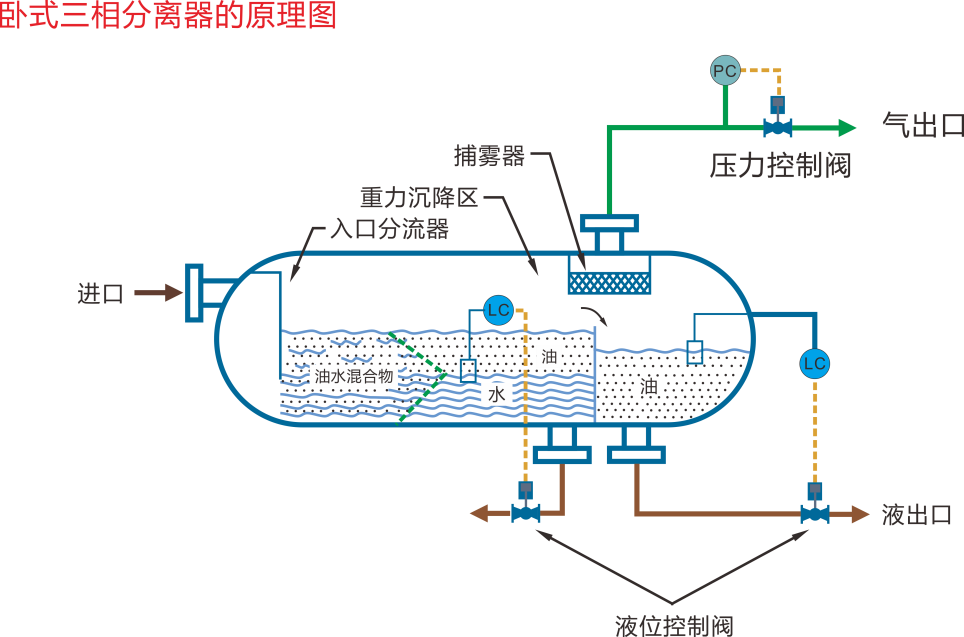

油气水三相分离器相对于两相分离器,最基本的差别在于三相分离器必须配备堰板。堰板是一块有一定高度的隔离板,安装在分离器末端。在油水分离的过程中,油水混合物从分离器入口向末端行进,油由于密度较小而逐渐上浮,水则逐渐下降。但堰板高度合适时,只有油可以从堰板上方流过,从油出口管道离开分离器。水则被拦在堰板前,从堰板前方容器下部的水出口流出。


卧式分离器/立式分离器


三相/二相分离器的装配形态主要分为立式和卧式两种。

卧式分离器是水平结构的,换句话说,其容器壳体轴线平行于地面。通常用于较大的液/气比流体的处理,或液/液分离。与立式分离器相比,液体流动的水平流通截面积较大,不同密度液体的重力分离的垂直段较短。

卧式分离器因其撬装有较大的地面接触面积,使其在应用过程中不受场风的影响。其优点为结构稳定、操作方便。

卧式分离器可用于测试分离器、生产分离器、两相分离器(液液/油水分离器)、三相分离器(油气水分离器)和特殊应用分离器。


立式分离器是垂直形态设置,即壳体轴线垂直于地面。与卧式分离器相反,气体水平流通截面积更大,液体重力分离的垂直面积更大。因其地面接触面小,所以不抗风,稳定性欠佳,需要考虑现场风环境选择使用。其优点为节省空间。

立式分离器可用于测试分离器、生产分离器、两相分离器(液液/油水分离器)、三相分离器(油气水分离器)和特殊应用分离器。


目前国内常用的的形态为卧式分离器。



- 可以处理大量液体和气体的粗分离;

- 分离速度快、精度高,处理量大;

- 采用先进的控制系统,自动化程度高,操作方便;

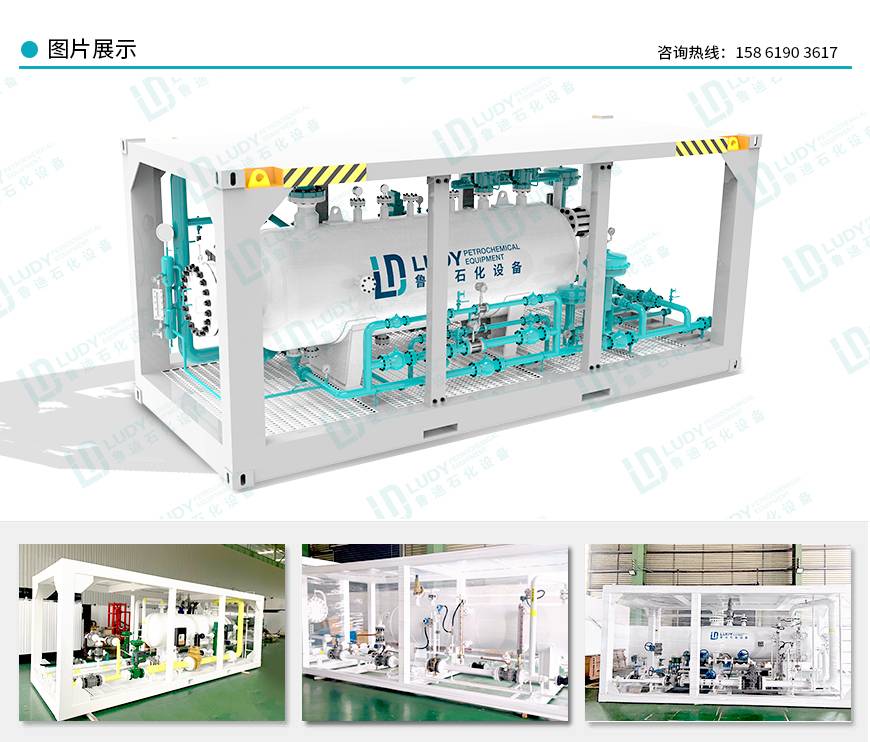

- 撬装设计,便于吊装和运输,节约运输成本;

- 安全性高:小容器带来高的安全性;

- 紧凑而合理的结构设计,集成多种计量仪表和控制设备;

- 兼容多种控制模式(直接+PLC+电脑+DCS);

- 质量可靠,可以按客户指定的品牌搭配零部件,比如仪表和阀门。



    主要用于石油,天然气和石化等行业,可以设计成地面安装用于陆上,也可以模块化设计,用于山区、沙漠和海洋。



   最大设计压力:9.8MPa(1400psi)

   正常工作压力最大值:<9.0MPa(?psi)

   设计温度最高:80℃

   液体处理量:≤300m³/ d

   进气压力:32.0MPa(4640psi)

   进气温度:≥10℃(50°F)

   加工介质:原油,水,伴生气

   安全阀设定压力:7.5MPa(HP)(1088psi),1.3MPa(LP)(200psi)

   破裂盘设定压力:9.4MPa(1363psi)

   气体流量测量精度:±1%

   气体中液体含量:≤13mg/Nm³

   水中含油量:≤180mg/ L

   油中水分:≤0.5%

   电源:220VAC,100W

   原油物理性质:粘度(50℃);5.56Mpa·S;原油密度(20℃):0.86;

   气油比:> 150;

   我们可根据具体需求定制,给我们留言、打电话或在线咨询获取设计方案和报价!

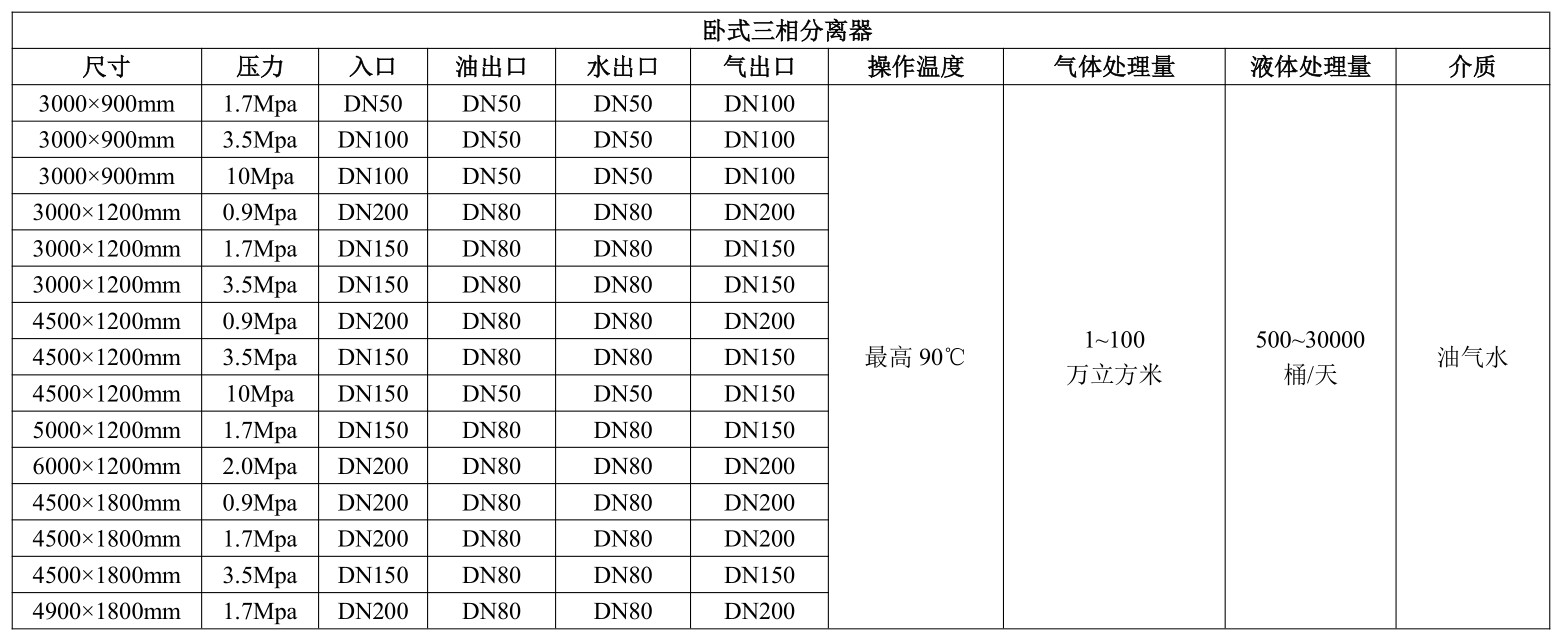

提示:此表格的数据为常见设备参数,仅供参考,我们也可根据具体需求提供定制设备。
