天然气循环分离器

  • 江苏鲁迪能够设计制造优质的气体旋风分离器,无论在质量还是工艺性能上都能满足客户的期望。我们还提供集成到整个系统的气体旋风分离器,还可配备自动化控制系统。该装置广泛应用于天然气输送管道或者天然气计量站中,因此也被称为天然气循环分离器。

  • 咨询热线: 158 6190 3617
  • 产品详情

  • 联系我们



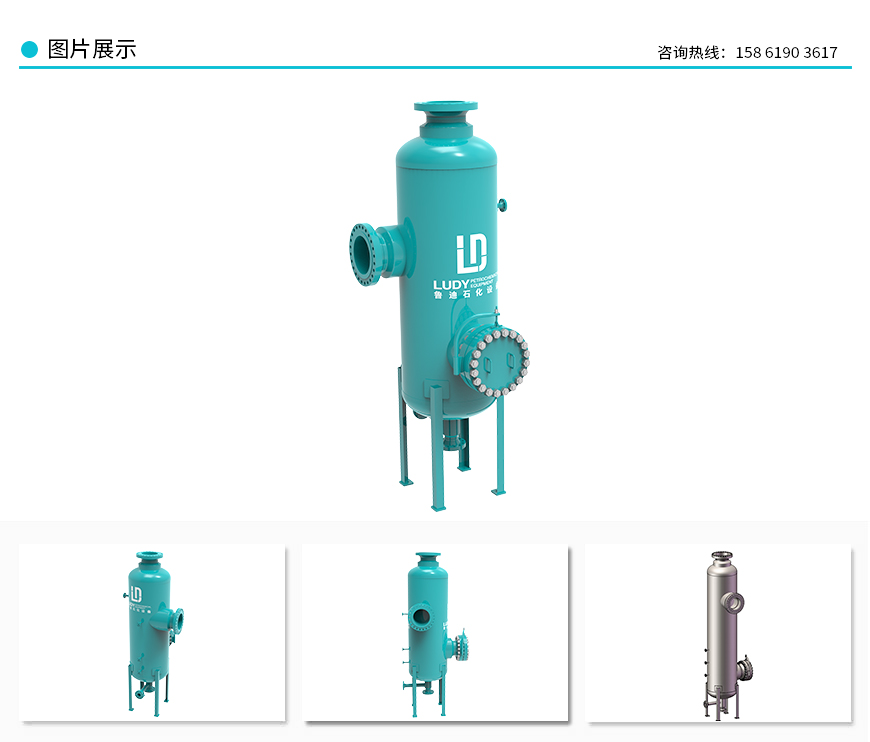

江苏鲁迪是为天然气管道和天然气处理设备供应旋风分离器的专业制造厂家。

江苏鲁迪能够设计制造优质的气体旋风分离器,无论在质量还是工艺性能上都能满足客户的期望。我们还提供集成到整个系统的气体旋风分离器,还可配备自动化控制系统。

江苏鲁迪同时可为石油和天然气行业设计和供应各种产品。如果您需要三相分离器、两相分离器、测试分离器、生产分离器、水浴加热器、原油加热器、天然气加热器、过滤分离器、干气过滤器以及天然气脱硫等装置的复杂技术方案,请随时与我们联系。


天然气循环分离器是属于旋风分离器的形式之一。众所周知,旋风分离器是利用离心力从气体中除去粒子的设备。从进气口进入的气体沿圆筒壁旋转下降,向着圆锥顶点流动。然后又从圆锥顶点逆转轴向流动方向,以逐渐扩大的螺旋线上升,最后由排气管排出去。由于气流下降后又上升,所以这种旋风分离器又称回流式,在气流旋转下降和旋转上升的过程中,沿着分离器的外螺旋到内螺旋,夹带在气流中的粒子受离心力的作用甩到壁上。粒子所受到的离心力比重力大。例如,小直径高阻力旋风分离器的离心力比重力大2500倍。大直径低阻力最少也要大5倍。它的入口速度是10~30m/s,压力降一般在10~200mm水柱的范围,正常条件下,它能捕集大于20µm的粒子。

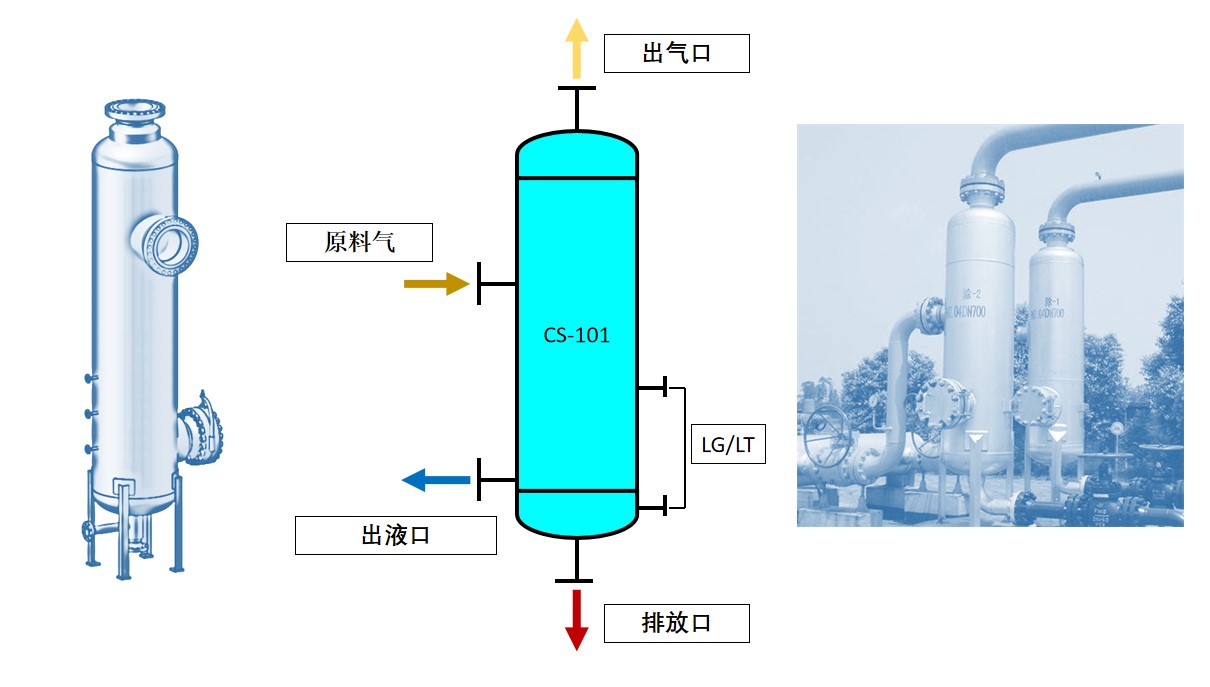

常用的旋风分离器经改进后发展成循环分离器,它分两个有效分离段:第一段,所有自由液滴及大部分带在气体中的液体靠离心力使其抛出;第二段,夹在气体中的少量液体采用加大离心力的方法使其抛出。这种分离器也叫内流式循环分离器,此处内流即向心流,指的是全部气流流向中央,如同在旋涡中心那样。流体通过切向接管进入分离器,气流沿着入口室旋转,然后它沿着光滑套筒与外壳之间下移进入旋流室。液体借离心作用被甩到旋流室壁上。仍在旋转的气体经折流挡板向管中心汇集,其速度增加并进入排气管。此时残存在快速气流中的液体抛向排气管内壁,并沿着壁被气扫向气体出口。然后此液体连同总气量约10%的气体支流,通过管壁上的空隙被吸出,进入循环管线后由挡板的中心孔返回进入旋流室。其吸力来自于旋涡中心的低压区。从循环管线来的液体和侧流气体进入旋涡室以后,立即与快速旋转的气体相混合,液体再次被抛向管壁,此时已脱液的主气流继续向上,越过缝口从排气管排出。



根据有关资料:在常压下试验的分离器,其圆筒内壁面的静压值为正,轴心部分的静压值为负值,因为当用管线将其连接后,它会出现一个由高压流向低压的循环气流。





天然气循环分离器经实践证明有以下几个优点:


1.它适宜气液两相分离,例如对四川产油气田进行气液分离,无疑是较满意的

设备;

2.分离效率高达99%以上;

3.压力降低,最大不超过0.01MPa;

4.适应性强,它的入口速度在1.58~19.43m/s都能有效操作;

5.工作可靠,维护检修方便,易于制造;

6.体积小,重量轻,运输方便,安装简单;

7.成本低,较经济。





旋风分离器



旋风分离器又叫离心分离器,由筒体、锥形管、螺纹叶片、中心管和集液包等组成。旋风分离器的主要特点是气体和被分离液体沿分离器筒体壁切线方向以一定速度进入分离器,并沿筒体内壁作旋转运动。由于被分离液滴的密度远大于气体,因而液滴在此旋转运动中被抛向筒体壁,并附着在筒体壁上,聚集成较大液滴而沿筒体壁向下流动,最后流入分离器的集流段而被排放山去。



旋风分离器体积小,效率高,但它的分离效果对流速很敏感,因而一般要求旋风分离器的处理负荷应相对稳定,这就限制了旋风分离器的适用范围。
